品牌：	美日	布局形式：	卧式
安装形式：	桌上式	控制形式：	人工
类型：	工具磨床	加工对象：	刀具
精密度：	高精度	自动化程度：	半自动
重量：	34	产量：	1

品牌: 美日系列: 倒角机型号: MR-R300
本机适用于未经热处理之工件，如各种模具、机械零件制造的倒角。
适合钢、铁、铜、铝等金属零件均可轻易倒角。
滑轨采用优质钢板经过热处理，经久耐用。

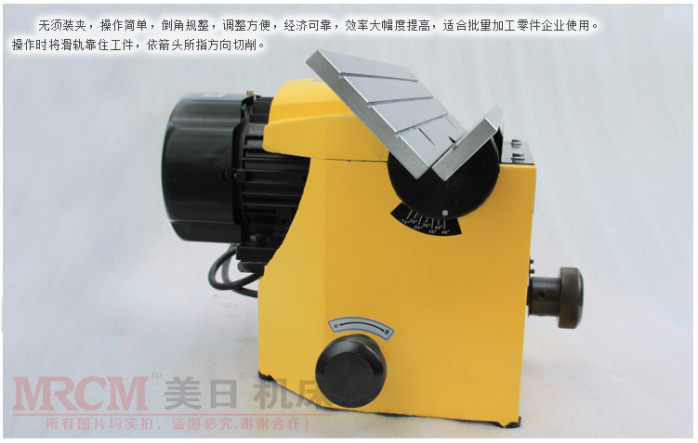

无须装夹，操作简单，倒角规整，调整方便，经济可靠，效率大幅度提高，适合批量加工零件企业使用。
操作时将滑轨靠住工件，依箭头所指方向切削。
采用侧铣刀方式切削，硬质合金(钨钢)四方刃刀片更换方便迅速。也可使用铣床用过之旧刀片。
倒角精确表面粗糙度好。
备注：进刀磨削量每次保持2mm为佳。
倒角角度：15°~45°
倒角范围：0~3mm(6mm)
电源：380V 550W 50HZ
工作台面直径：500mm
机器尺寸：51.5×35.5×28cm
包装尺寸：53.5×38.5×30cm
净重/毛重：34kg/38kg
正确使用说明：
在使用机器前一定要仔细阅读使用说明书，安装箱单清点物品并进行正确地安装、调试。对安全事项、机器性能、保养、产品附件及易损件等均要热知。在以后的产品使用过程中同样也会用到使用说明书。因此必须妥善加以保管。

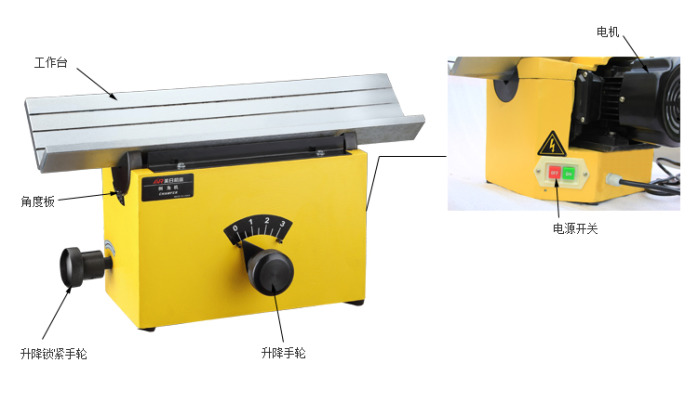

（1）使用前：
设置正确的方
A.点击旋转(部件1)
B.切削方向(部件3)
(2)切削能力调节
A.松开左边把手(部件6)
B.调节切削能力把手(部件7)及方位刻度盘(部件8)
C.收紧左边把手
只有在上述调节完后方可依据所示的加工件进入方向(部件3)开始操作。
(3)切削角度调节
切削角指示器(部件10)位于左边把手的上方，切削角度可按以下方式调节。
A.放松螺丝(部件9)，保持轨距。
B.调节指示器(部件10)，然后收紧轨道及盖子。
(4)轨距调节
轨距(部件4)通常为两轨道间隔4.5m/m左右，切削能力可达到3R。
如加工件体积较小的话，将间隔距离调窄至最低水平。
轨道调节方法：
1.放松导轨(部件11)的4颗M8螺丝。
2.适当调节导轨的两端并旋紧螺丝。
(5)本机使用之刀片规格：型
(6)防溅板(部件12)须根据切削角度作相对应调整。
注：进刀磨削量每次保持2mm为佳

倒角机

倒角角度：(直线部）

倒角角度：(曲线部)

倒角范围：(直线部)

倒角范围：(曲线部)

转速：(直线部)

转速：(曲线部)

电源电压：

机器尺寸：

包装尺寸：

净重：

毛重：

工作台面直径

最小孔径

R300

15°~45°

?

0~3mm(6mm)

?

?

?

380V??550W??50HZ

515×355×280mm

535×385×300mm

34kg

38kg

500mm
